Функциональная спецификация в системной инженерии и разработке программного обеспечения — это документ, описывающий требуемые характеристики системы (функциональность). Документация описывает необходимые для пользователя системы входные и выходные параметры (например, программная система).
Для
определения состава сборочной единицы
на отдельных листах формата А4 выполняется
спецификация. Форма и порядок заполнения
спецификации установлены ГОСТ 2.106-96.
Спецификация
является основным конструкторским
документом для изделия и поэтому имеет
обозначение, совпадающее с обозначением
изделия.
Спецификация
представляет собой полный перечень
составных частей изделия, а также
конструкторских документов, по которым
должна осуществляться сборка.
Спецификацию
выполняют прежде, чем на СБ наносят
номера позиций деталей, входящих в СЕ.
Спецификация
выполняется и оформляется на отдельных
листах формата А4 по форме, определяемой
ГОСТ 2 106—96. Сборочный чертеж, выполненный
на листе формата А4, ГОСТ допускает
совмещать со спецификацией.
Основная
надпись для первого листа спецификации
выполняется по форме 2, для каждого
последующего листа по форме 2а.
Спецификация
состоит из разделов (порядок следования
которых зафиксирован в ЕСКД), которые
располагаются в следующей последовательности:
документация,
комплексы, сборочные единицы, детали,
стандартные изделия, прочие изделия,
материалы, комплекты.
Наличие их определяется составом
изделия.
Назначение
спецификации – определять полный состав
изделия (непосредственно или путем
ссылки на конкретный документ) и давать
перечень конструкторских документов,
необходимых для сборки специфицируемого
изделия. Отсюда вытекает и ее содержание.
В
графе «Формат»
указывают форматы листов документов
по общему правилу, на которых выполнен
документ, или наносится знак *, если
документ выполнен на нескольких листах
разного формата. В этом случае форматы
указываются для каждого листа в
отдельности в графе «Примеч.»
(примечания).
Графу
«Поз.»
(позиция) заполняют номерами позиций в
порядке возрастания. Каждый раздел
может иметь в конце резервные свободные
строки для внесения возможных изменений.
Соответственно резервируются и номера
позиций.
У
каждой составной части изделия наносят
номер позиции, присвоенный ей спецификацией.
Эти номера позиций помещают на полках
линий-выносок

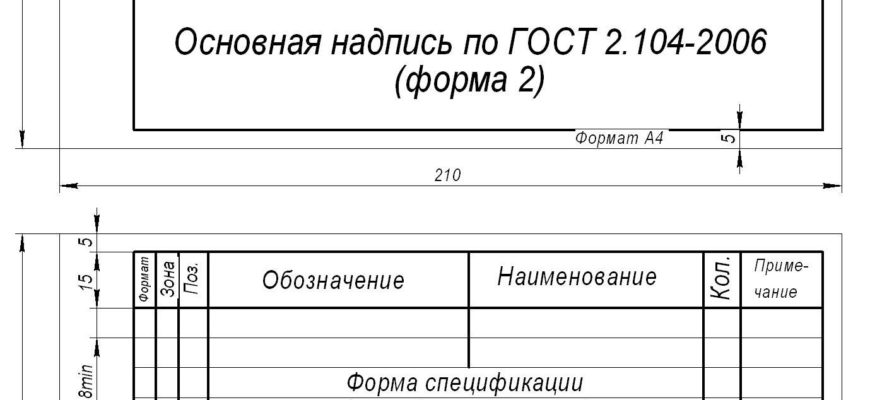

Рис.
8.1 – Спецификация сборочного чертежа.
Рис.
8.2 — Основная надпись спецификации.
В графе «Обозначение»
указывают:
в
разделе «Документация»
— обозначение записываемых документов;
в
разделе «Комплексы»,
«Сборочные
единицы»,
«Детали»,
«Комплекты»
— обозначение основных конструкторских
документов на записываемые в эти разделы
изделия. Для деталей, на которые не
выпущены чертежи, — присвоенное им
обозначение.
Наименование
документа в графе «Наименование» должно
соответствовать принятому в ЕСКД.
Наименование
каждого раздела записывают в одну строку
в с выравниванием по центру в виде
заголовка и подчеркивают. После заголовка
должна находиться одна свободная строка,
перед заголовком – не менее одной.
Графу
«Зона»
заполняют в тех случаях, когда чертеж
разбивается на зоны для быстрого
отыскания нужного номера позиции на
поле значительного по размерам чертежа.
На учебных чертежах, выполненных в
большинстве случаев на форматах А3 или
А2, эта графа не заполняется.
В
графе «Кол.»
указывают количество составных частей,
записываемых в спецификацию (сборочных
единиц, деталей) на одно изделие, в
разделе «Материалы»
— общее количество материалов на одно
изделие с указанием единиц измерения.
Раздел
«Документация»
представляет собой перечень конструкторских
документов на сборочную единицу (исключая
спецификацию). В учебных условиях в этом
разделе указывают обычно сборочный
чертёж.
В
разделы «Сборочные
единицы» и
«Детали»
вносят те составные части сборочной
единицы, которые непосредственно входят
в нее. В каждом из этих разделов составные
части записывают по их наименованию.
Запись указанных изделий рекомендуется
производить в алфавитном порядке.
В
разделе «Стандартные
изделия»
записывают изделия, изготовленные по
государственным и другим стандартам.
Запись производят в графе «Наименование»
в пределах каждой категории стандартов
– по группам изделий, объединенных по
функциональному назначению (например,
крепежные изделия, подшипники и т.д.), в
пределах каждой группы – в алфавитном
порядке наименований изделий (например,
болты, винты, гайки, шайбы), а в пределах
каждого наименования – в порядке
возрастания обозначений стандартов
(например, винт ГОСТ 1491–80, винт ГОСТ
17474–80).
Стандартные
изделия записывают в спецификацию с
теми обозначениями, которые им
присвоены соответствующими стандартами.
Крепежные изделия записывают в алфавитном
порядке наименований.
Болт М24 х 150.56.026
ГОСТ 7811- 70
Винт А1. М8 — 6g х
50.48 ГОСТ 17475-80
Если
изделий одного наименования несколько,
то запись производят в порядке возрастания
номеров стандартов.
Гайка М16 — 6Н.5.019
ГОСТ5918-73
Гайка М10-6Н. 5.028
ГОСТ5927- 70
В
пределах каждого обозначения стандарта
запись производится в порядке
возрастания размеров изделия. Для
болтов, шпилек и винтов — в порядке
возрастания диаметров, а в случае их
равенства — длины.
При
записи изделий, отличающихся только
размерами, допускается общую часть
наименований этих изделий и обозначения
документа, по которому их изготовляют,
вносить в спецификации один раз в виде
общего заголовка, под которым
записывают только размеры изделий в
порядке их возрастания.
Остальные
стандартные изделия записывают в
спецификацию в порядке, соответствующем
указателю государственных стандартов.
Графа
«Обозначение»
для стандартных изделий в спецификации
остается пустой.
В
разделе «Прочие
изделия»
записывают те изделия, которые применены
не по основным конструкторским документам
и не относятся к стандартным (в учебных
работах учащиеся с ними обычно не
встречаются).
Количество
материала определяется на все
специфицируемое изделие и записывают
с указанием единиц измерения в графе
«Количество»
(при недостатке места единицы измерения
записываются в графе «Примеч.»).
Так
как на стандартные изделия и на материалы
чертежи не выпускаются, то графы «Формат.»
и «Обозначение»
не заполняются.
Все
наименования пишут в именительном
падеже единственного числа.
Наименование
деталей, как правило, однословное. Если
же оно состоит из двух слов, то вначале
пишут имя существительное, например:
«Колесо зубчатое», «Гайка накидная».
Наименование стандартных изделий должно
полностью соответствовать их условным
обозначениям, установленным стандартом,
например:
Болт М12*1,25-8g*30.48
ГОСТ 7798 – 70
Для
документов, записанных в разделе
«Стандартные изделия», «Прочие изделия»
и «Материалы», графу «Формат» не
заполняют.
Спецификация
и сборочный чертеж
сборочной единицы — конструкторские
документы, разрабатываемые на стадии
“Рабочая документация”.
Спецификация
(шифра не имеет) — основной конструкторский
документ, определяющий состав
сборочной единицы, комплекса или
комплекта, необходимый для изготовления,
комплектования конструкторских
документов и планирования запуска в
производство указанных изделий.
В спецификацию
вносят составные части, входящие в
специфицируемое изделие, а также
конструкторские документы, относящиеся
к этому изделию и к его неспецифицируемым
составным частям.
Правила составления
и оформления спецификации устанавливает
ГОСТ 2.108-68.
Спецификацию
составляют на отдельных листах формата
А4.
Первый (заглавный)
лист спецификации сопровождается
основной надписью по форме 2, а последующие
листы по форме 2а в соответствии с ГОСТ
2.104-68.
Спецификация
сборочной единицы “Датчик вакуума”
представлена на рис. 1.4 и рис. 1.5. На рис.
1.5 даны размеры граф и строк спецификации.
Заполнение
спецификации следует начинать с графы
“Наименование”.
Спецификация в
общем случае состоит из разделов, которые
располагают в следующей последовательности:
документация, комплексы, сборочные
единицы, детали, стандартные
изделия, прочие изделия, материалы,
комплекты.
Наименование
раздела записывается строчными буквами
кроме первой прописной в графе
“Наименование” и подчеркивается в
пределах той же строки. Перед
наименованием раздела пропускают не
менее одной строки, а после наименования
– одну строку.
В раздел “Документация”
вносят документы, составляющие основной
комплект конструкторских документов
специфицируемого изделия: технические
условия, пояснительная записка,
сборочный чертеж и т.д. При этом в графе
“Наименование” вписывают только
наименование документов, например:
“Сборочный чертеж”.
В разделы “Комплексы”,
“Сборочные единицы” и “Детали” вносят
комплексы, сборочные единицы и детали,
непосредственно входящие в специфицируемое
изделие. Порядок записи изделий в
каждом разделе определяется по обозначению
их основного конструкторского документа:
запись производится в алфавитном
порядке сочетания начальных знаков
организаций-разработчиков и далее в
порядке возрастания цифр, входящих в
обозначение. В графу “Наименование”
вписывают наименование изделия в
соответствии с основной надписью на
основном конструкторском документе
на это изделие.
В раздел “Стандартные
изделия” вносят изделия, применяемые
по государственным, республиканским
или отраслевым стандартам. В пределах
каждой категории стандартов запись
производят по группам изделий, объединенных
по функциональному назначению и
размещенных в алфавитном порядке
(например: крепежные изделия, оси,
пружины, уплотнительные кольца и т.д.).
Заголовок группы не пишется. В начале
и в конце группы оставляют свободную
строчку. В пределах каждой группы
запись производят в алфавитном порядке
наименования изделий, в пределах каждого
наименования – в порядке возрастания
номеров стандартов, а в пределах каждого
номера стандарта – в порядке возрастания
основных параметров (см. рис. 1.4 и рис.
1.5) или размеров изделия.
Для
записи ряда изделий одного наименования
и одного стандарта, отличающихся
только размерами, допускается наименование
и обозначение стандарта записывать на
каждом листе спецификации один раз в
виде общего наименования (заголовка).
Под общим наименованием записывают для
каждого из изделий только их параметры
и размеры (см. рис. 1.5, позиции 10, 11 и 15,
16).
В графе “Наименование”
записывается наименование и обозначение
изделий в соответствии со стандартами,
и обозначение стандарта, например: Винт
2М10х15 ГОСТ 1491-80.
В раздел “Прочие
изделия” вносят изделия, применяемые
не по основным конструкторским документам
(по техническим условиям), за исключением
стандартных изделий. Запись изделий
производится по группам, внутри группы
— в алфавитном порядке наименований
изделий, а в пределах каждого наименования
-в порядке возрастания основных параметров
или размеров изделия. Вписывается
наименование и условное обозначение
изделий (см рис. 1.5, позиции 19, 20).
В раздел “Материалы”
вносят все материалы, непосредственно
входящие в специфицируемое изделие.
Запись производится по видам, внутри
вида – в алфавитном порядке
наименований, а в пределах каждого
наименования – по возрастанию
параметров. В раздел “Материалы” не
записывают материалы, необходимое
количество которых не может быть
определено конструктором. Указание о
таких материалах дают в технических
требованиях на поле чертежа, например:
“1. Электроды марки 342 ГОСТ 9467-60.”
В раздел “Комплекты”
вносят ведомость эксплуатационных
документов, ведомость документов
для ремонта и комплекты, непосредственно
входящие в специфицируемое изделие,
а также упаковку.
В графе “Обозначение”
дается обозначение основного
конструкторского документа (спецификации
или чертежа детали) данной составной
части. Графа заполняется в разделах
“Документация”, “Комплексы”, “Сборочные
единицы” и “Детали”.
В графе “Формат”
указывают формат документов, обозначение
которых вписано в графе “Обозначение”.
Если документ выполнен на нескольких
листах различных форматов, то в графе
проставляют “звездочку”, а в графе
“Примечание” перечисляют все форматы
в порядке их увеличения. Для деталей,
на которые не выпущены чертежи, в графе
указывают: “БЧ”.
В графе “Зона”
указывают обозначение зоны, в которой
находится номер позиции записываемой
части, при разбивке поля чертежа на
зоны.
В графе “Кол.”
указывают количество составных частей
или количество материала, с
указанием единиц измерения, на одно
специфицируемое изделие.
В графе “Примечание”
указывают дополнительные сведения для
планирования и организации производства.
Комплектация составных частей, а также
материалов, поступающих на место сборки,
определяется спецификацией изделия.
В графе “Поз.”
указывают порядковые номера составных
частей, непосредственно входящих в
специфицируемое изделие, в
последовательности записи их в
спецификацию. Для разделов “Документация”
и “Комплекты” графу не заполняют. Графа
“Поз.” заполняется последней.
Порядок
сборки изделия, контроля и регулировки
определяется сборочным чертежом.
Рис 1.4. Спецификация
сборочной единицы
Рис. 1.5. Спецификация
сборочной единицы
“Датчика вакуума”
(с размерами граф и строк)
Сборочный чертеж
(шифр СБ) — документ, содержащий изображение
сборочной единицы и другие данные,
необходимые для ее сборки (изготовления)
и контроля. Требования к сборочному
чертежу изложены в ГОСТ 2.109-73. Сборочный
чертеж должен содержать изображения
(виды, разрезы и сечения) сборочной
единицы, дающие представление о
расположении и взаимной связи составных
частей, соединяемых по данному чертежу
и обеспечивающих возможность осуществления
сборки. Поскольку перед сборочным
чертежом не ставится цель показать
конструкцию изделия и принцип его
работы, он, как правило, имеет меньшее
число изображений по сравнению с чертежом
общего вида того же изделия. На рис. 1.6
дан сборочный чертеж изделия “Датчик
вакуума”. В отличие от чертежа общего
вида этого же изделия (рис. 1.1) он имеет
только три изображения:
1) главное изображение,
представляющее из себя полный разрез;
2) вид слева,
совмещенный с половиной разреза А-А
(выявляется крепление микропереключателя
к угольнику и зажима наборного к
кронштейну);
3) вид Б на кронштейн
(выявляет форму установочного элемента
и его размеры).
На сборочном
чертеже даются следующие размеры:
2) установочные и
присоединительные;
3) конструктивные
размеры, которые необходимо выдержать
при сборке изделия;
4) прочие полезные
размеры.
Эти четыре вида
размеров подробно рассмотрены выше.
5) размеры для
механической обработки изделия после
его сборки. Размеры этой группы наносятся
в случае, если элементы, к которым они
относятся, изготавливаются только после
сборки двух и более деталей. На рис.
1.7 а такими размерами являются диаметр
наклонного отверстия и размеры положения
его оси.
На рабочих чертежах
деталей, входящих в такие сборочные
единицы, указывают размеры, предельные
отклонения размеров, шероховатость
поверхностей и другие данные, которые
деталь должна иметь перед сборкой (см.
рис. 1.7 б, в).
Обработка в детали
отверстий под установочные винты,
цилиндрические штифты, заклепки должна
производиться при сборке. На рабочих
чертежах деталей отверстия не изображают.
Все необходимые данные для обработки
таких отверстий – изображения, координаты
положения, размеры, шероховатость и
т.д. — приводят на сборочном чертеже (см.
рис. 1.8).
Кроме этого,
сборочный чертеж должен содержать:
1) указание о
характере сопряжения и методах его
осуществления, если точность сопряжения
обеспечивается не заданными отдельными
отклонениями размеров, а подбором,
притиркой и т.п., а также указание о
выполнении неразъемных соединений,
2) номера позиций
составных частей, входящих в изделие в
соответствии со спецификацией;
3) технические
характеристики изделия (при необходимости);
4) координаты центра
масс (при необходимости).
Допускается
совмещать спецификацию и сборочный
чертеж при условии их размещения на
листе формата А4. Пример подобного
совмещения дан на рис. 1.9. В определении
сборочного чертежа в скобках указано
“изготовление”, хотя чертеж предназначен
для сборки данного изделия. Согласно
ГОСТ 2.109-73 детали, которые изготавливают
из полуфабрикатов, например, из листового
материала путем простой отрезки, вырубки,
штамповки и т.п. с последующим соединением
их в сборочную единицу при помощи клепки,
пайки или сварки, могут выполняться без
отдельных чертежей; их форма и размеры
полностью указываются на сборочном
чертеже. Пример сборочного чертежа
сварной сборочной единицы, по которому
изготавливаются входящие в нее детали,
дан на рис. 1.9.
Рис. 1.6. Сборочный
чертеж изделия “Датчик вакуума”
Рис. 1.7. Размеры
для механической обработки изделия
Рис. 1.8. Размеры
для механической обработки изделия
после его сборки
Рис. 1.9. Сборочный
чертеж сварной сборочной единицы
Спецификация
является основным конструкторским
документом для изделия и поэтому имеет
обозначение, полностью совпадающее с
обозначением изделия (без кода).
Выпускаются спецификации не только на
каждую сборочную единицу, но также на
комплексы и комплекты.
Основная
надпись для первого листа спецификации
выполняется по форме 2, для каждого
последующего листа — по форме 2а (см.
подразд. 2.2). Для спецификации используются
листы формата А4. Общий вид бланка
спецификации приведен на рис. 10.1.
Назначение
спецификации — определять полный состав
изделия (непосредственно или путем
ссылки на конкретный документ) и давать
перечень конструкторских документов,
необходимых для сборки специфицируемого
изделия. Отсюда вытекает и ее содержание.
Спецификация
состоит из следующих разделов:
«Документация», «Комплексы», «Сборочные
единицы», «Детали», «Стандартные
изделия», «Прочие изделия», «Материалы»,
«Комплекты».
Порядок
следования указанных разделов зафиксирован
в ЕСКД. Наличие или отсутствие того или
иного раздела определяется составом
специфицируемого изделия.
Наименование
каждого раздела записывают в одну строку
в графе «Наименование» в виде заголовка
и подчеркивают. После заголовка должна
находиться одна свободная строка, перед
заголовком — не менее одной.
Раздел
«Документация» представляет собой
перечень конструкторских документов
специфицируемого изделия (исключая
спецификацию). В учебных условиях в этом
разделе указывают обычно сборочный
чертеж и пояснительную записку (при
курсовом или дипломном проектировании).
В
графе «Формат» указывают обозначение
формата, на котором выполнен документ,
или наносят знак *, если документ выполнен
не на одном листе. В последнем случае
форматы указывают для каждого листа в
отдельности в графе «Примечания».
В
графе «Обозначение» приводят обозначения
документов.
Каждый
документ, на скольких бы листах он ни
был выполнен, представляет собой одну
единицу измерения документации, поэтому
число 1 в графу «Количество» не записывают.
Изделия,
указываемые в разделах «Комплексы»,
«Сборочные единицы», «Детали»,
непосредственно входят в специфицируемое
изделие. Их записывают в алфавитном
порядке четырехбуквенных индексов
организаций, разработавших эти изделия,
и далее — в порядке возрастания цифр
(в учебном процессе обычно с этим не
сталкиваются, условно считая, что вся
документация разработана одной
организацией).
Рис.
10.1. Общий вид бланка спецификации
В
графе «Формат» указывают форматы листов
документов по общему правилу, однако
если чертеж на данное изделие не выпущен,
то в графе пишут б/ч, а все данные об
изделии указывают в графе «Наименование».
Графу
«Позиция» заполняют номерами позиций
в порядке возрастания. Каждый раздел
должен иметь в конце резервные свободные
строки для внесения возможных изменений.
Соответственно резервируются и номера
позиций.
В
графе «Обозначение» приводят обозначения
изделий. Для деталей они совпадают с
обозначениями чертежей, для других
изделий отличаются отсутствием кода в
конце обозначений.
Заполнение
других граф не требует пояснений.
В
разделе «Стандартные изделия» указывают
изделия, изготовленные по государственным
и другим стандартам. Запись производят
в графе «Наименование»: в пределах
каждой категории стандартов — по группам
изделий, объединенных по функциональному
назначению (например, крепежные изделия,
подшипники и т.д.); в пределах каждой
группы — в алфавитном порядке наименований
изделий (например, болты, винты, гайки,
шайбы); в пределах каждого наименования
— в порядке возрастания обозначений
стандартов (например, винты по ГОСТ
1491—80, винты по ГОСТ 17474 — 80).
Изделия
одного стандарта записывают в порядке
возрастания их основных параметров,
например диаметра резьбы, а при одинаковом
диаметре резьбы — в порядке возрастания
ее шага и т.д. В целях сокращения записей
стандартные изделия могут указываться
так:
Шайбы
ГОСТ 18123 — 82
В
разделе «Прочие изделия» записывают
те изделия, которые применены не по
основным конструкторским документам
и не относятся к стандартным (в учебных
работах учашиеся с ними обычно не
встречаются).
Количество
материала определяют на все специфицируемое
изделие и записывают с указанием единиц
измерения в графе «Количество» (при
недостатке места единицы измерения
указывают в графе «Примечания»). Так
как на стандартные изделия и на материалы
чертежи не выпускаются, то графы «Формат»
и «Обозначение» не заполняют.
Допускается
совмещение спецификации со сборочным
чертежом при условии выполнения
совмещенного документа на листе формата
А4. Обозначение его соответствует
обозначению спецификации, так как именно
она является основным документом.
Спецификацию размещают ниже графического
изображения изделия. Выполняют ее по
обычной форме, но в разделе «Документация»
не указывают сборочный чертеж, основная
надпись — по форме 2.
Пример
спецификации приведен на рис. 10.2. Она
выполнена для изделия, сборочный чертеж
которого представлен на рис. 9.5. Вопросы
оформления конструкторских документов
рассматриваются также в гл. 13. Материалы
по теме данного подраздела содержатся
в ГОСТ 2.108 — 68 «Спецификация», ГОСТ
2.104—68 «Основные надписи».
29.
ЧЕРТЕЖИ ТИПОВЫХ РАЗЪЕМНЫХ СОЕДИНЕНИЙ
11.1.
Понятие о соединениях и их классификация
Подавляющее
большинство изделий представляет собой
совокупность (набор) отдельных предметов,
соединенных между собой разнообразными
способами.
Когда
какая-то деталь находится на полке,
столе или подвешена, ее можно переместить
в другое место либо повернуть вокруг
выбранной оси, если этому не препятствует
то, на чем она лежит или к чему она
подвешена. Однако при соединении двух
деталей они накладывают друг на друга
определенные ограничения в возможности
относительного перемещения. Понятие
«соединение» может относиться к процессу,
включающему в себя сборочные операции,
либо к конкретной конструкции (или ее
части), предусматривающей соединение
деталей между собой требуемым способом.
В этих конструкциях могут присутствовать
специальные крепежные детали, а в
соединяемых ими частях — дополнительные
элементы для установки данных крепежных
деталей. В некоторых случаях соединение
осуществляется только за счет
дополнительных элементов на соединяемых
деталях.
Все
соединения подразделяют на разъемные
и неразъемные.
Разъемные
соединения допускают многократную
разборку и последующую сборку без замены
элементов соединения и без ухудшения
эксплуатационных качеств.
Неразъемные
соединения могут быть разобраны, но
повторная сборка потребует замены или
восстановления поврежденных при разборке
элементов.
Соединения
подразделяют также на гладкие и резьбовые.
30.
ИЗОБРАЖЕНИЕ НА ЧЕРТЕЖАХ НЕРАЗЪЕМНЫХ
СОЕДИНЕНИЙ
Как
уже отмечалось, неразъемными называются
такие соединения, разборка которых
невозможна без повреждения элементов
соединения, а повторная сборка без
восстановления последних исключается
(разумеется, что и само восстановление
возможно не всегда). Неразъемными
являются клееные, паяные, сварные,
заклепочные, сшивные и некоторые другие
соединения.
Прежде
чем приступить к осуществлению реального
неразъемного соединения, соединяемые
детали располагают друг относительно
друга определенным образом. Различают
соединения встык (рис. 12.1, а—в), внахлестку
(рис. 12.1, г), угловые (рис. 12.1, д, е), тавровые
(рис. 12.1, ж). Для усиления соединения
встык применяют подкладки и накладки.
Рассматривая
соединения деталей с валом (осью) (см.
подразд. 11.2—11.4), мы не упомянули возможный
способ соединения, заключающийся в том,
что участок вала, на который должна быть
насажена деталь с отверстием, делается
несколько большего диаметра, чем диаметр
отверстия. В зависимости от величины
отрицательной разности между значениями
диаметров для сборки может потребоваться
усилие пресса, или нагрев детали с
отверстием, или охлаждение вала, например
в жидком воздухе. После соединения
деталей их температура выравнивается
и образуется прочное неразъемное
соединение за счет упругих сил (рис.
12.2). Номинальные значения диаметров
отверстия и вала одинаковы, необходимый
характер соединения (посадка) обеспечивается
определенным относительным размещением
полей допусков на выполнение диаметров
(рис. 12.3).
Рис.
12.1. Виды соединений: а-в — встык;
д,
е — угловые;
Рис.
12.2. Изображения детали из единого куска
материала (а) и составного изделия (б):
2
— деталь с отверстием
Рис.
12.3. Образование прессового соединения
Как
уже отмечалось, разработка рабочей
документации на изделие осуществляется
по чертежу общего вида, который отражает
основные конструкторские решения. Во
время окончательного этапа конструирования
— при выполнении рабочих чертежей
деталей — уточняется устройство изделия
в целом и вполне возможно принятие
решения о пересмотре некоторых исходных
принципов.
В
производственных условиях процесс
создания рабочих чертежей по чертежу
общего вида называют деталированием,
или деталировкой. Этот процесс невозможно
осуществить без умения читать чертежи.
Общая
схема процесса деталировки в учебных
условиях следующая.
При
выдаче задания учащимся тем или иным
способом сообщают сведения о назначении
и принципиальном устройстве всего
изделия, которое предстоит деталировать,
например прилагают к яертежу общего
вида описание конструкции и принципа
ее работы.
Следующим
важнейшим этапом работы над чертежом
является выявление функционального
назначения и формы дет&пи, чертеж
которой предстоит выполнить. При изучении
конструкции рекомендуется определять
функции поверхностей детали, способ их
образования (при возникновении затруднений
нужно обращаться к преподавателю за
консультацией). Знание функционального
назначения поверхностей способствует
правильному установлению их необходимого
качества. Затем определяются величины
детали и ее элементов.
Если
в задание входит выполнение сборочного
чертежа составной части (подсборки)
изделия, то прежде должны быть выполнены
чертежи оригинальных составных частей
подсборки, а затем составлен перечень
всех остальных ее частей, применяемых
в соответствии со стандартами или
другими документами.
На
всех этапах работы настоятельно
рекомендуется выполнять предварительные
эскизные варианты чертежей, в том числе
и для отображения стандартных изделий:
болтов, гаек, шайб, подшипников и т.п.
Для
качественного выполнения задания
необходимо изучение соответствующих
стандартов, методической литературы,
лекционного материала, содержания
стендов в учебных кабинетах по теме
«Деталировка».
Соседние файлы в предмете Инженерная графика
Когда группа разработчиков приходит к общему мнению о готовности функциональной спецификации, то в таком случае её называют «завершенной» или «подписанной». После этого, программисты и тестировщики пишут исходный код и тестируют программу, используя функциональную спецификацию в качестве эталона. Во время тестирования осуществляется сравнение действий программы с ожидаемыми, определёнными в спецификации.
Функциональная спецификация не определяет операции, происходящие внутри данной системы и каким образом будет реализована её функция. Вместо этого, она рассматривает взаимодействие с внешними агентами (например, персонал, использующий программное обеспечение; периферийные устройства компьютера или другие компьютеры), которые могут «следить», взаимодействуя с системой.
Пример из типичной функциональной спецификации:
Когда пользователь нажимает кнопку ОК, окно диалога закрывается и в фокусе оказывается главное окно, которое было до появления диалога.
Такое требование описывает взаимодействие внешнего агента (пользователь) и программной системы. Когда пользователь производит ввод в систему, путём нажатия кнопки ОК, программа отвечает (или должна ответить) закрытием окна, содержащего эту кнопку.
Спецификация может быть неформальной, тогда её можно воспринимать как план или руководство пользователя с точки зрения разработчика, или формальной, в таком случае она определяет математические или программные условия. На практике большинство успешных спецификаций пишутся, чтобы облегчить понимание и тонкую настройку приложений, которые уже хорошо спроектированы, но если речь идёт о жизненно важных программных системах, в таких случаях спецификация тщательно создаётся до начала разработки приложения. Спецификации наиболее важны для внешних интерфейсов, которые должны быть стабильными.
В разных областях техники спецификация может содержать:
Функциональные спецификации могут создаваться с разными целями. Одна из основных целей: привести группу разработчиков к единому мнению о том, как в итоге должна выглядеть программа, прежде чем приступать к действиям, требующим значительного времени (написание исходного кода, тестирование, последующая отладка программы). Обычно, консенсус достигается после одного или нескольких оценок стейкхолдерами экономически эффективных путей достижения технических требований, которые требуются для выполнения программного продукта.
